Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D
Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D

Meuleuse de surface à axe horizontal M50100D/M50120D/M50160D

La machine-outil est principalement adaptée au meulage de précision de divers matériaux métalliques, tels que les plans, les marches et les formes spécifiques, et est largement utilisée dans l'automobile, l'électronique, les équipements médicaux, les machines de précision, la fabrication de moules et d'autres industries.
Obtenez un devis Plus de produits
PREV：Meuleuse de surface de table à axe horizontal M60120D/M60160D/M60120D
NEXT：Rectifieuse plane de précision M50100
  • Introduction
  • Paramètre
  • Tableau de configuration du produit

  • La rectifieuse de surface à table rectangulaire à axe horizontal M50100D est l'une des machines-outils hautes performances avec meulage à contrôle d'alimentation CNC développées par notre société. La conception de la structure de la machine-outil est plus raisonnable et la rigidité, la rétention de précision et la fiabilité de la machine-outil sont proches. Il convient principalement au meulage de précision de divers matériaux métalliques, de biseaux et de formes spécifiques, et est largement utilisé dans l'automobile, l'électronique, l'aérospatiale, les équipements médicaux, les machines de précision, la fabrication de moules et d'autres industries.

    Caractéristiques structurelles :

    ● La machine adopte la table de travail pour se déplacer à gauche et à droite, et la colonne pour se déplacer d'avant en arrière.

    ● La table adopte une structure de rail de guidage double V, qui peut maintenir la précision de la machine pendant une longue période grâce à un grattage de précision.

    ● La tête de meulage est entraînée par un guidage linéaire de précision pré-pressé et une vis à billes de précision pour garantir une alimentation de haute précision.

    ● L'avant et l'arrière de la colonne sont également entraînés par un guidage linéaire de précision pré-pressé et une vis à billes de précision pour garantir une alimentation de haute précision.

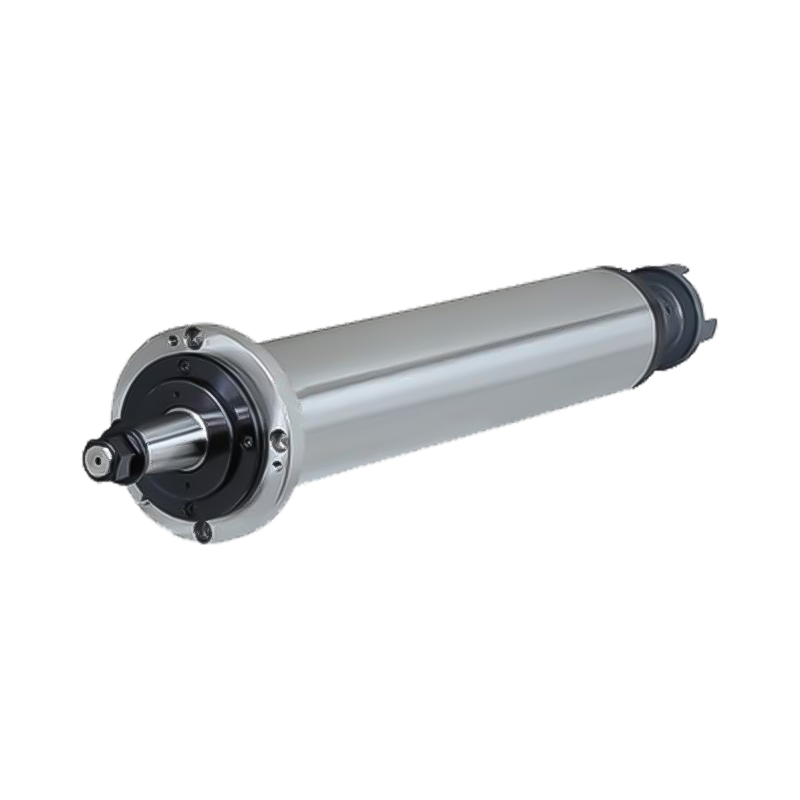

    ● La broche est une broche à tête de meulage raffinée et le moteur de broche est directement connecté à la broche avec un accouplement élastique.

    ● Le contrôle du servomoteur de l'axe Y/Z peut réaliser un meulage automatique et améliorer l'efficacité du traitement.

    ● Une pompe de lubrification automatique est utilisée pour lubrifier le rail de guidage de vis afin d'améliorer la durée de vie.

    Description de la fonction de la rectifieuse de surface à table rectangulaire à axe horizontal M50100D

    1. Mode de fonctionnement : manuel, continu, semi-automatique, entièrement automatique

    2. Mode établi : manuel, automatique (tête de meulage avant et après la pression hydraulique, ignorer)

    3. Tête de meulage : arrêter, courir

    4. Hydraulique : arrêter, courir

    5. Pompe à eau : arrêter, faire fonctionner

    6. Montant du pas de l'axe Y : montant du pas automatique avant et arrière de l'axe Y

    7. Broyage automatique, affichage du surplus de broyage.

    2. Vitesse d'alimentation Z pour broyage grossier : chaque quantité d'alimentation (unité UM)

    Broyage grossier Z Broyage total : avance totale (unité UM)

    Avance Z de broyage : par avance (unité UM)

    Broyage Z Broyage total : Avance totale (unité UM)

    Meulage léger : pas de temps de broyage à l'avance

  • Gentil

    Projet

    unité

    M50100D

    M50120D

    M50160D

    Portée des travaux

    Taille du tableau (L × L)

    mm

    1000×500

    1200×500

    1600×500

    L'établi se déplace à gauche et à droite

    mm

    1200

    1400

    1800

    Courses avant et arrière de la table

    mm

    560

    560

    560

    Capacité de charge maximale

    kilos

    800

    900

    1100

    Distance maximale entre le centre de la meule et la surface de la table

    mm

    710

    710

    710

    Etabli et alimentation avant et arrière

    Fente en T pour table

    mm

    3×16×160

    3×16×160

    3×16×160

    Vitesse du tableau

    mm/min

    5-25

    5-25

    5-25

    Alimentation automatique avant et arrière

    mm

    0,1-10

    0,1-10

    0,1-10

    Vitesse de déplacement rapide en avant et en arrière

    mm/min

    1200

    1200

    1200

    Nourrir de haut en bas

    Alimentations par volant supérieur et inférieur

    mm

    0.002

    0.002

    0.002

    Alimentations automatiques supérieure et inférieure

    mm

    0,002-0,02

    0,002-0,02

    0,002-0,02

    Vitesse de déplacement rapide de haut en bas

    mm/min

    400

    400

    400

    Broche de meule

    Puissance

    CV/KW

    7,5/5,5

    7,5/5,5

    7,5/5,5

    Meule : diamètre extérieur × diamètre intérieur × épaisseur

    mm

    350×127×20-40

    350×127×20-40

    350×127×20-40

    Vitesse de la meule

    tr/min

    1450

    1450

    1450

    Moteur

    Moteurs avant et arrière

    kW

    1.8

    1.8

    1.8

    Moteurs supérieur et inférieur

    kW

    1.8

    1.8

    1.8

    Moteur hydraulique

    HP

    5

    5

    5

    Moteurs de chasse d'eau

    HP

    1/4

    1/4

    1/4

    Dimensions mécaniques

    Long

    mm

    3000

    3500

    4500

    Large

    mm

    2450

    2450

    2450

    Haut

    mm

    2400

    2400

    2400

    Poids de l'appareil

    kilos

    6000

    6500

    7300

    Exigences de puissance

    Kw

    23

    23

    23

  • Configuration standard

    Série. Non.

    Nom

    1

    Boîte à outils

    2

    Tournevis

    3

    Mandrin électromagnétique

    4

    Clé à meule

    5

    Meule

    6

    Pince à meule

    7

    Cadre d'équilibrage de meule

    8

    Mandrin d'équilibrage de meule

    9

    Dresseur de roues

    10

    Réservoir séparateur magnétique

    11

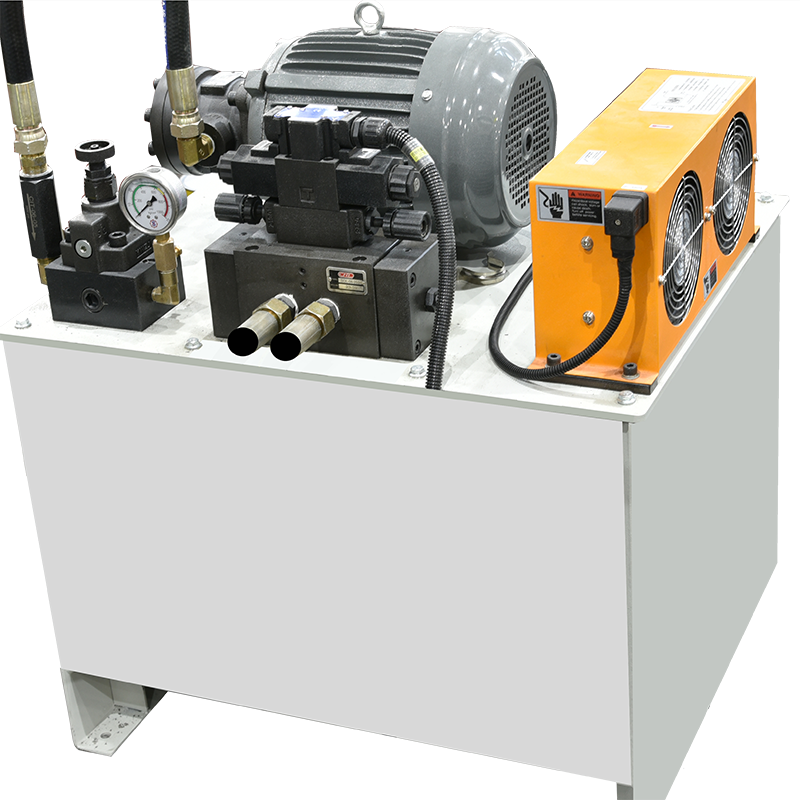

    Centrale hydraulique

    Configuration facultative

    Série. Non.

    Nom

    1

    Tôle entièrement protégée

    2

    Collecteur de poussière

    3

    Dressage automatique de la meule

    4

    Dispositif de filtre à bande de papier

Usine

  • Extérieur de l'usine
  • Équipement d'usine
  • Équipement d'usine
  • Processus de production
  • Processus de production
  • Processus de production
  • Processus de production
  • Bureau
