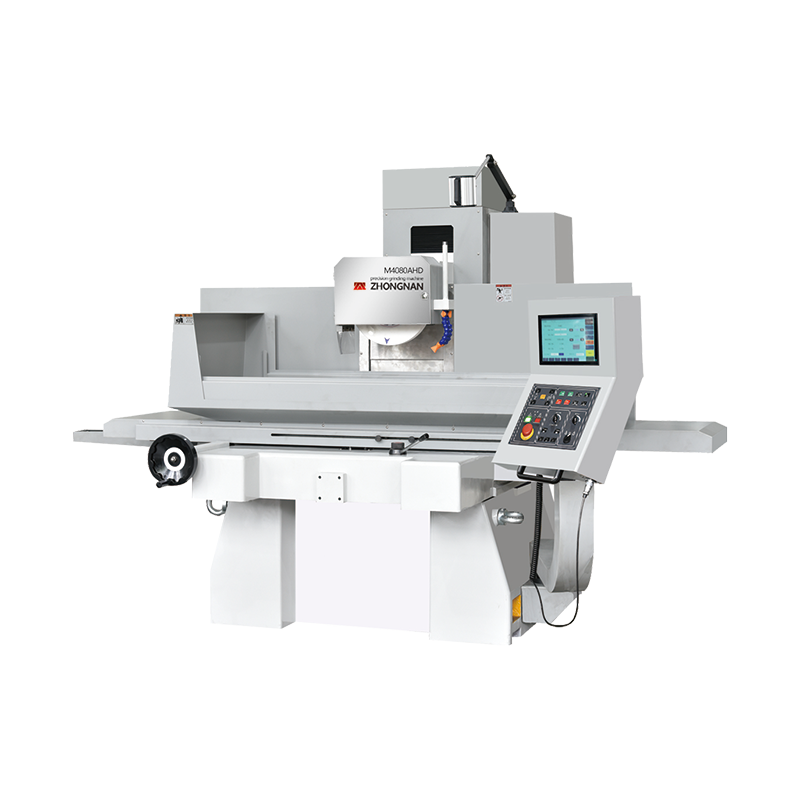

Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080
Rectifieuse de surfaces de précision M4080

Rectifieuse de surfaces de précision M4080

Haute précision/haute vitesse/facile à utiliser rectifieuse de surface CNC axe X hydraulique/servo axe YZ/système CNC. Structure coulissante croisée, rail double V de table/rail double V de selle, rail axe Z. Fonction de cycle de dressage du bas de la meule en option, la page de contrôle du système est pratique pour définir manuellement les paramètres de dressage.
Obtenez un devis Plus de produits
PREV：Rectifieuse plane de précision M50100
NEXT：Rectifieuse de surfaces de précision M3060
  • Introduction
  • Paramètre
  • Tableau de configuration du produit

  • La rectifieuse de surface à table rectangulaire à axe horizontal M4080 est l'une des machines-outils hautes performances avec meulage à contrôle d'alimentation CNC développées par notre société. La conception de la structure de la machine-outil est plus raisonnable et la rigidité, la rétention de précision et la fiabilité de la machine-outil sont proches. Il convient principalement au meulage de précision de divers matériaux métalliques, de biseaux et de formes spécifiques, et est largement utilisé dans l'automobile, l'électronique, les équipements médicaux, les machines de précision, la fabrication de moules et d'autres industries.

    Caractéristiques structurelles

    ● La machine adopte une disposition croisée sur palettes et les principaux composants adoptent

    nouvelle structure symétrique.

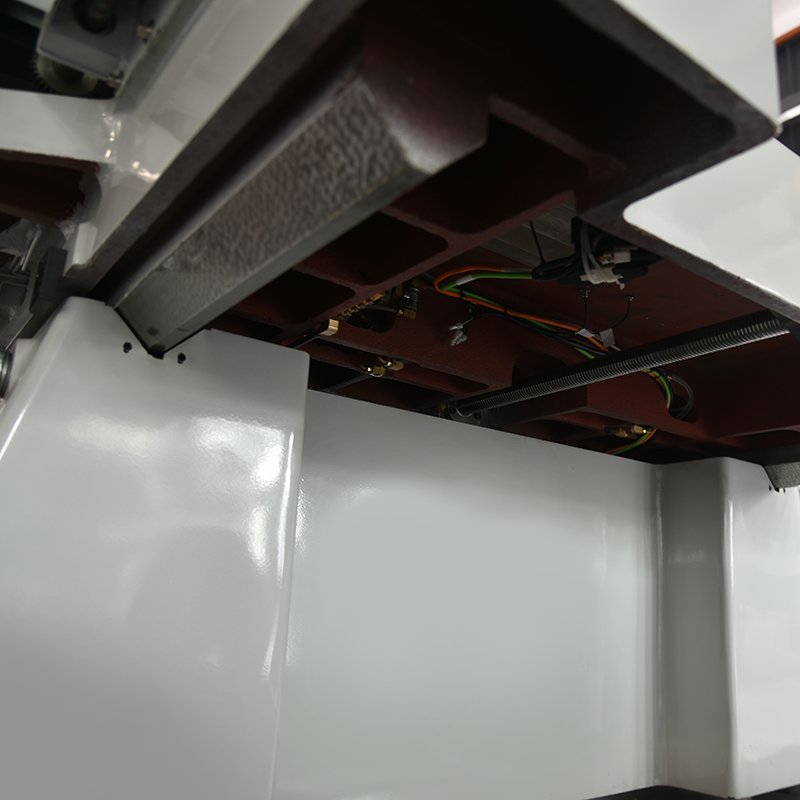

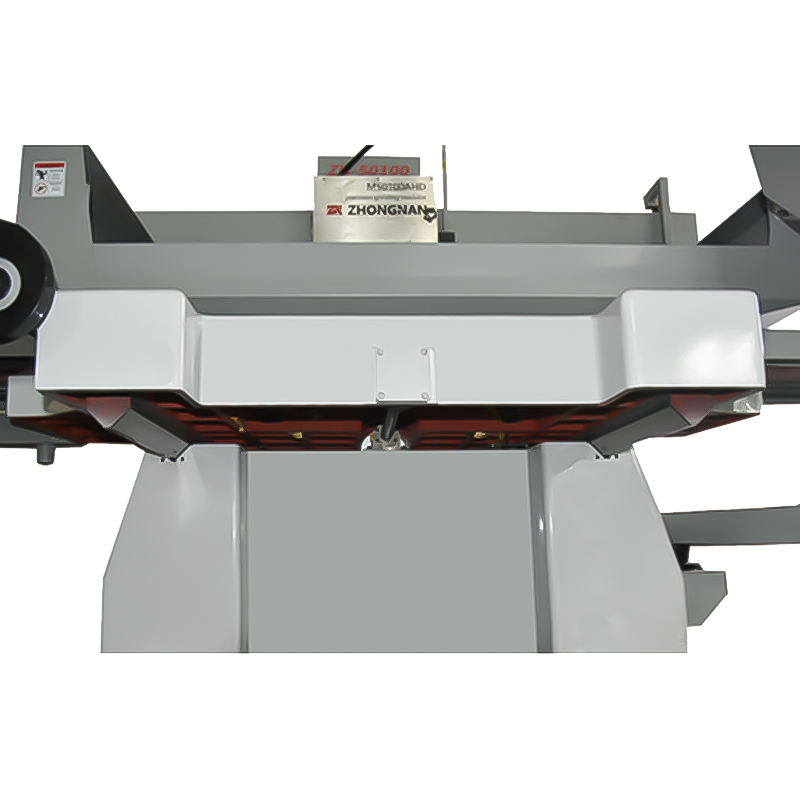

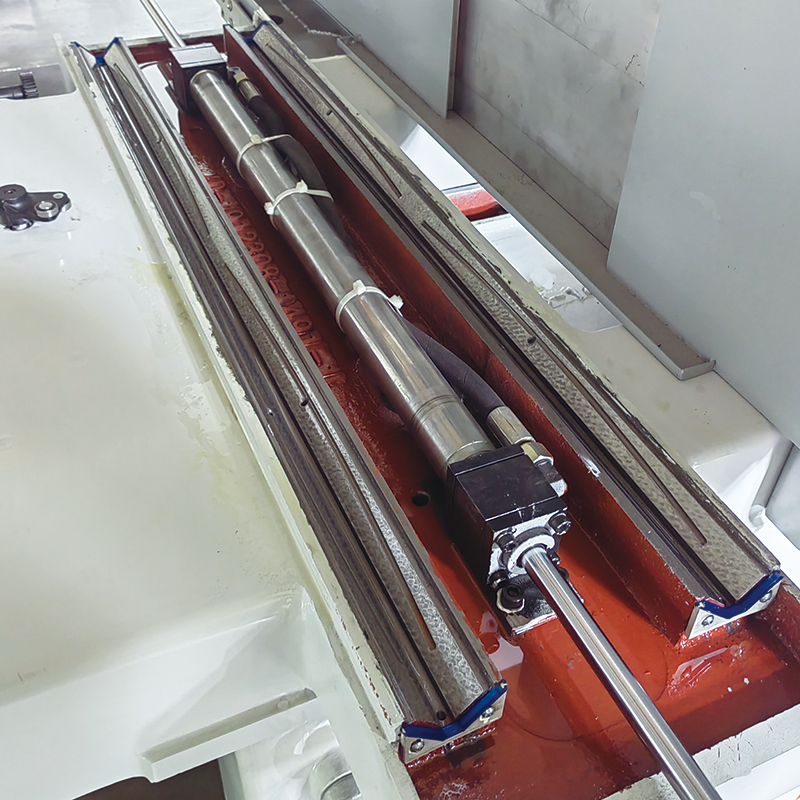

    ● La table et la selle adoptent une structure de guidage double V, qui peut maintenir

    la précision de la machine pendant longtemps grâce à un grattage de précision.

    ● La tête de meulage est entraînée par un rail métallique de précision pré-pressé et

    vis à billes de précision pour assurer une alimentation de haute précision.

    ● La broche est une broche à tête de meulage raffinée et le moteur de broche est

    directement relié à la broche par un accouplement élastique.

    ● Le contrôle du servomoteur de l'axe Y/Z peut réaliser un meulage automatique et améliorer l'efficacité du traitement.

    ● Une pompe de lubrification automatique est utilisée pour lubrifier le rail de guidage de vis afin d'améliorer la durée de vie.

    Description de la fonction de la rectifieuse de surface à table rectangulaire à axe horizontal M2050

    1. Mode de fonctionnement : manuel, continu, semi-automatique, entièrement automatique

    2. Mode établi : manuel, automatique (tête de meulage avant et après la pression hydraulique, ignorer)

    3. Tête de meulage : arrêter, courir

    4. Hydraulique : arrêter, courir

    5. Pompe à eau : arrêter, faire fonctionner

    6. Montant du pas de l'axe Y : montant du pas automatique avant et arrière de l'axe Y

    7. Broyage automatique, affichage du surplus de broyage.

    2. Vitesse d'alimentation Z de broyage grossier : chaque quantité d'alimentation (unité UM)

    Broyage grossier Z Broyage total : avance totale (unité UM)

    Avance Z de broyage : par avance (unité UM)

    Broyage Z Broyage total : Avance totale (unité UM)

    Meulage léger : pas de temps de broyage à l'avance

  • projet

    unité

    M4080

    Type à glissière croisée

    capacité

    Taille du tableau (L × L)

    mm

    800×400

    La quantité maximale de mouvement de la table

    autour

    mm

    920

    Avant et après

    mm

    450

    La distance maximale de la table au centre de la broche

    mm

    700

    Poids maximum de la table (y compris les ventouses)

    kilos

    650

    Établi et

    Alimentation en avant et en arrière

    Fente en T pour table

    mm×N

    14×3

    Vitesse du tableau

    m/min

    5～25

    Les volants électroniques avant et arrière sont alimentés

    mm

    0.001

    Alimentation automatique avant et arrière

    mm

    0,1-8

    La quantité de mouvements rapides d'avant en arrière

    mm/min

    900

    Nourrir de haut en bas

    Les volants électroniques supérieur et inférieur sont alimentés

    mm

    0.001

    Alimentations automatiques supérieure et inférieure

    mm

    0,001-0,02

    De haut en bas la quantité de mouvement rapide

    mm/min

    300

    Broche de meule

    Taille de la meule (diamètre extérieur × épaisseur × diamètre intérieur)

    mm

    Φ350×20～40×Φ127

    Vitesse de broche

    50HZ

    tr/min

    1450

    60HZ

    tr/min

    1740

    Moteur

    Moteur de broche

    HP

    7,5 CV

    Moteurs avant et arrière

    Dans

    400

    Moteurs supérieur et inférieur

    Dans

    750

    Moteur hydraulique

    HP

    3

    Moteurs de chasse d'eau

    HP

    1/4

    Poids volumétrique

    Hauteur de la machine

    mm

    2000

    Surface au sol (L×L)

    mm

    2750×2500

    Poids de la machine

    kg

    3700

  • Configuration standard

    Série. Non.

    Nom

    1

    Boîte à outils

    2

    Tournevis

    3

    Mandrin électromagnétique

    4

    Clé à meule

    5

    Meule

    6

    Pince à meule

    7

    Cadre d'équilibrage de meule

    8

    Mandrin d'équilibrage de meule

    9

    Dresseur de roues

    10

    Réservoir séparateur magnétique

    11

    Centrale hydraulique

    Configuration facultative

    Série. Non.

    Nom

    1

    Tôle entièrement protégée

    2

    Collecteur de poussière

    3

    Dressage automatique de la meule

    4

    Dispositif de filtre à bande de papier
