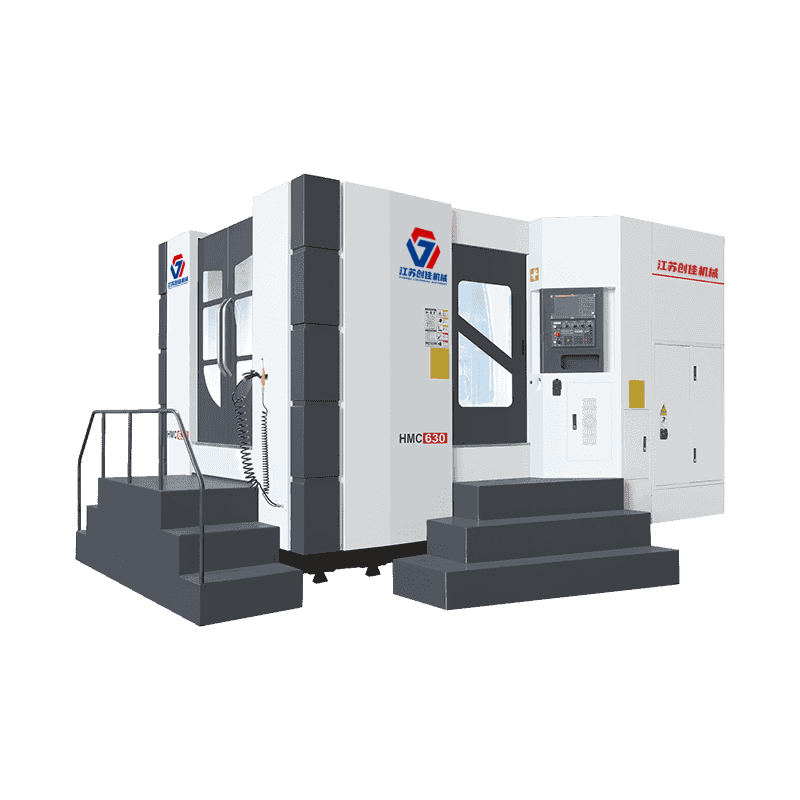

Conception et structure du centre d'usinage composite horizontal HMC-630 (T inversé)
La conception et la structure du
Centre d'usinage composite horizontal HMC-630 (T inversé) sont essentiels à ses performances, lui permettant d'exceller dans l'usinage de précision dans diverses applications. Ce centre d'usinage avancé, produit par Jiangsu Chuangjia Machinery Co., Ltd., présente une approche technique réfléchie qui donne la priorité à la stabilité, à la précision et à la facilité d'utilisation. La caractéristique la plus distinctive du HMC-630 est sa configuration en T inversé, qui constitue une base solide pour le processus d'usinage. Cette conception minimise les vibrations et améliore la rigidité, facteurs essentiels pour obtenir une haute précision lors des opérations d'usinage. La structure en T inversé permet une répartition optimale du poids, réduisant ainsi le risque de déformation sous charge. En conséquence, le HMC-630 conserve sa précision dimensionnelle même pendant des cycles d'usinage prolongés, ce qui le rend idéal pour les industries qui exigent de la précision, comme l'aérospatiale, l'automobile et la fabrication de moules.
La base de la machine est construite en fonte de haute qualité, connue pour ses excellentes propriétés d'amortissement et sa résistance à la dilatation thermique. Cette sélection de matériaux est cruciale, car elle garantit que le centre d'usinage reste stable dans diverses conditions de température, réduisant ainsi le risque de changements dimensionnels pouvant avoir un impact sur la précision de l'usinage. La base est également conçue pour accueillir des pièces lourdes, améliorant encore la polyvalence de la machine. La structure du châssis rigide du HMC-630 est conçue pour résister aux charges dynamiques, un aspect critique lors de l'exécution de tâches d'usinage complexes. L'utilisation de l'analyse par éléments finis (FEA) pendant le processus de conception a permis aux ingénieurs de Jiangsu Chuangjia d'optimiser la géométrie du cadre pour en améliorer la résistance tout en minimisant le poids inutile. Il en résulte une machine qui non seulement fonctionne efficacement, mais qui a également une durée de vie opérationnelle plus longue grâce à une usure réduite.
Au cœur de la conception du HMC-630 se trouvent ses guides et systèmes de mouvement avancés. La machine utilise des guidages linéaires qui offrent une capacité de charge supérieure et une friction réduite, contribuant ainsi à un mouvement plus fluide et à une précision accrue. Ces rails de guidage sont fabriqués à l'aide de techniques d'usinage de précision, garantissant qu'ils s'alignent parfaitement avec les composants mobiles de la machine. Le HMC-630 utilise un système de vis à billes hautes performances, essentiel pour traduire le mouvement de rotation en mouvement linéaire avec un jeu minimal. Ce système est conçu pour fournir un positionnement précis, essentiel pour les opérations d'usinage complexes. Les vis à billes sont supportées par des roulements de haute qualité, qui contribuent à leur longévité et leur fiabilité.
La convivialité est une considération essentielle dans la conception du HMC-630. L'interface opérateur est conçue pour être intuitive et ergonomique, permettant aux machinistes de contrôler efficacement la machine. Le panneau de commande centralisé comporte un grand écran d'affichage qui fournit des données en temps réel sur les opérations d'usinage, permettant aux opérateurs de surveiller les performances et d'effectuer les ajustements nécessaires. La conception intègre un accès facile aux composants clés pour la maintenance et le dépannage, garantissant que les opérateurs peuvent effectuer des contrôles et des réparations de routine sans temps d'arrêt excessif. Cette concentration sur le confort de l'opérateur améliore non seulement la productivité, mais contribue également à un environnement de travail plus sûr.
Un autre aspect notable de la conception du HMC-630 est sa polyvalence en matière de solutions d'outillage et de maintien de la pièce. La machine est équipée d'un magasin d'outils flexible pouvant accueillir une variété de types et de tailles d'outils, permettant des changements rapides pendant les processus d'usinage. Cette fonctionnalité est particulièrement utile dans les ateliers et les environnements de production où diverses tâches d'usinage sont effectuées. Le HMC-630 prend également en charge diverses méthodes de maintien de la pièce, notamment les étaux, les pinces et les fixations personnalisées. Cette adaptabilité est cruciale pour obtenir une stabilité optimale de la pièce lors de l’usinage, ce qui impacte directement la qualité du produit fini. L'équipe d'ingénierie de Jiangsu Chuangjia travaille en étroite collaboration avec les clients pour développer des solutions personnalisées répondant à des exigences de production spécifiques, améliorant ainsi les fonctionnalités de la machine.
La stabilité thermique est essentielle pour un usinage de précision, et le HMC-630 intègre plusieurs fonctionnalités pour gérer efficacement la génération de chaleur. La machine est équipée d'un système de refroidissement sophistiqué qui fait circuler le liquide de refroidissement à travers la broche et d'autres composants critiques, garantissant ainsi qu'ils restent à des températures de fonctionnement optimales. Cela évite non seulement la dilatation thermique, mais prolonge également la durée de vie des composants de la machine. La conception comprend des mesures d'isolation pour minimiser le transfert de chaleur vers les zones sensibles de la machine, maintenant ainsi la précision pendant les sessions d'usinage prolongées. L'engagement de Jiangsu Chuangjia en faveur de la gestion thermique témoigne de sa compréhension des défis rencontrés dans les environnements de fabrication de haute précision.
